章节概要

  • 了解 Dubbo 监控相关内容
  • 熟练掌握 Dubbo-admin 使用
  • 熟练掌握链路监控
  • 完成业务系统部署

Dubbo-monitor

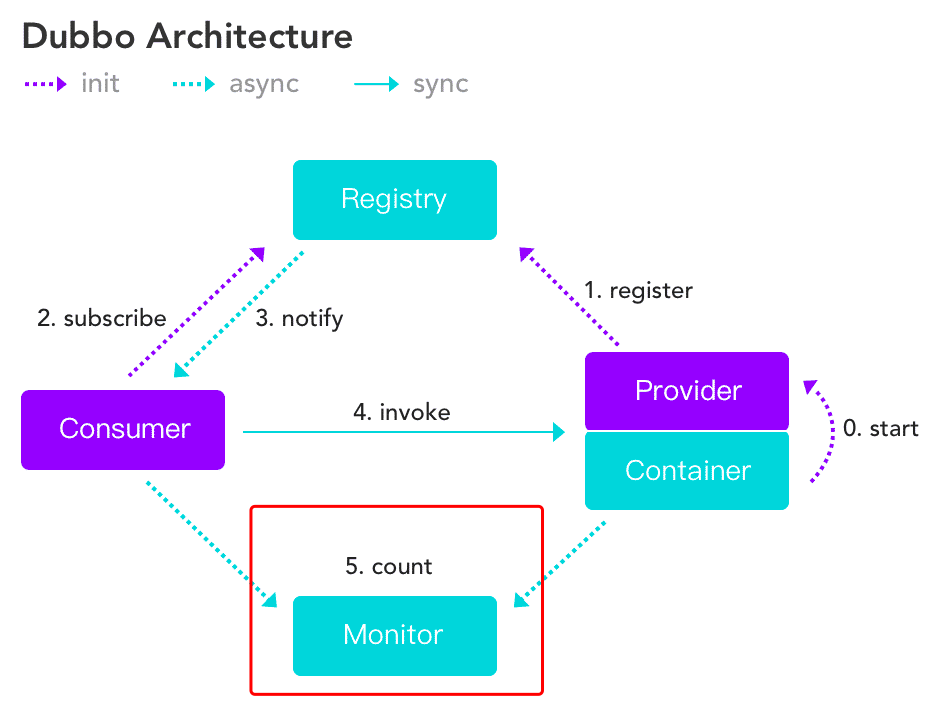

Dubbo架构

源码下载和打包

目前，还可以从当当网的项目 Dubbox 中获取（很久没有维护了）：https://github.com/dangdangdotcom/dubbox ，在项目中执行以下命令打包并拷贝到本地仓库（跳过单元测试）：

mvn package -Dmaven.test.skip=true

其中，可能会遇到 Missing artifact com.alibaba:dubbo:jar:2.8.4 的坑，需要在根项目的 pom.xml 文件中添加以下 maven 插件：

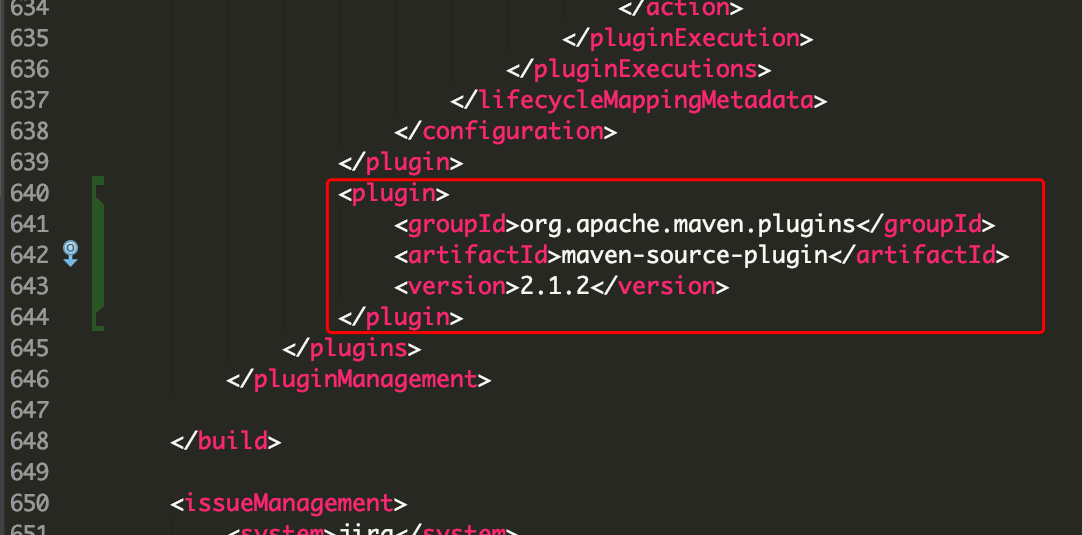

添加插件依赖

这样在本地仓库就有了 ~/.m2/repository/com/alibaba/dubbo-monitor-simple/2.8.4/dubbo-monitor-simple-2.8.4-assembly.tar.gz 这个 tar.gz 包，解压它可以得到以下文件：

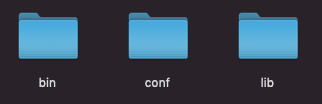

Dubbo-Monitor文件目录

启动服务监控

在 conf 文件夹下，编辑 dubbo.properties，将相关参数配置如下：

dubbo.container=log4j,spring,registry,jetty
dubbo.application.name=simple-monitor
dubbo.application.owner=
#dubbo.registry.address=multicast://224.5.6.7:1234
dubbo.registry.address=zookeeper://127.0.0.1:2181
#dubbo.registry.address=redis://127.0.0.1:6379
#dubbo.registry.address=dubbo://127.0.0.1:9090
dubbo.protocol.port=7070
dubbo.jetty.port=8090
dubbo.jetty.directory=monitor
dubbo.charts.directory=monitor/charts
dubbo.statistics.directory=monitor/statistics
dubbo.log4j.file=monitor/dubbo-monitor-simple.log
dubbo.log4j.level=WARN

然后，进入 bin 目录，运行 start.sh 就可以启动 Dubbo-Monitor 了，运行在配置好的 8090 端口（需要先打开 Zookeeper）。

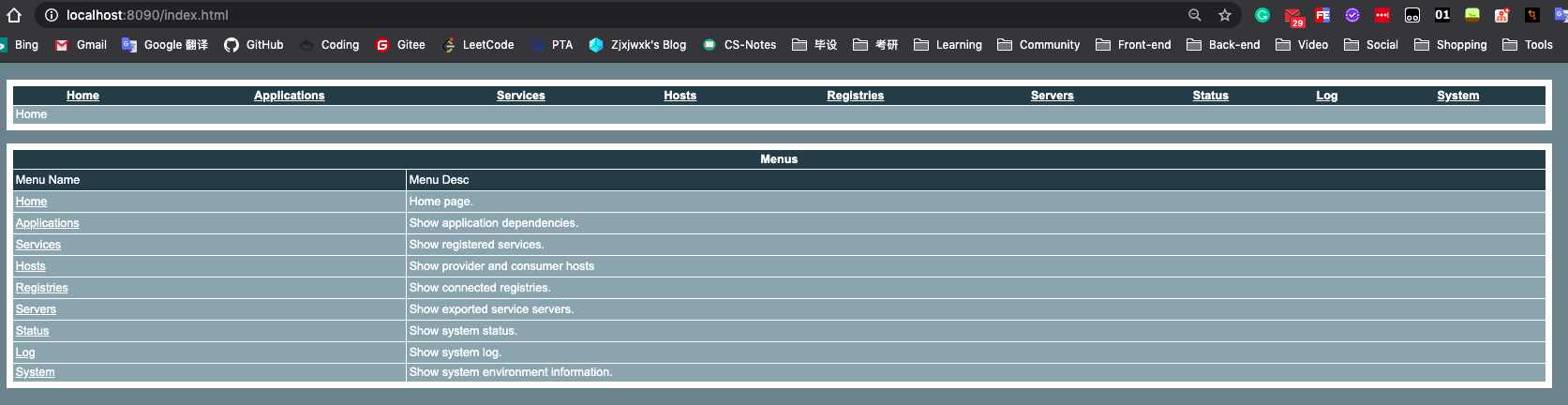

Dubbo-Monitor界面

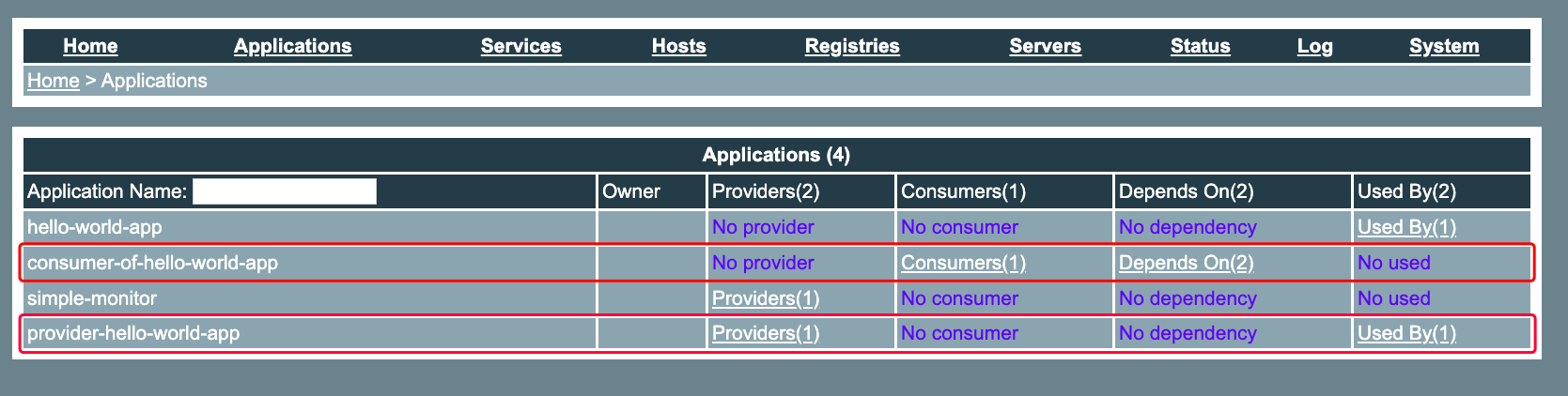

启动服务提供者和消费者后，可以在 Applications 中看到如下信息：

服务提供者和消费者

同时，可以点击 Providers 查看服务某一服务提供者的详细信息，并且可以将其取消注册：

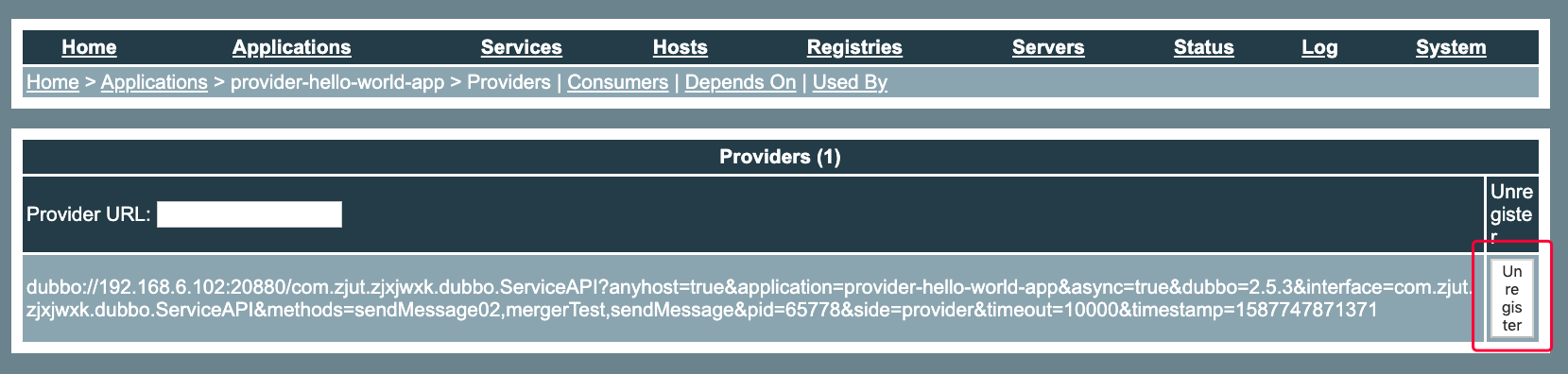

服务提供者详细信息

取消注册后，服务消费者将不能够调用该提供者的服务：

提供者取消注册

Dubbo-admin

现在有两种版本：

  • Dubbo 原生的 admin 工程
  • Apache 修正版

Apache 修正版

官方文档：https://dubbo.apache.org/zh-cn/docs/admin/introduction.html

Maven方式部署

  • 安装
git clone https://github.com/apache/dubbo-admin.git
cd dubbo-admin
mvn clean package
cd dubbo-admin-distribution/target
java -jar dubbo-admin-0.1.jar

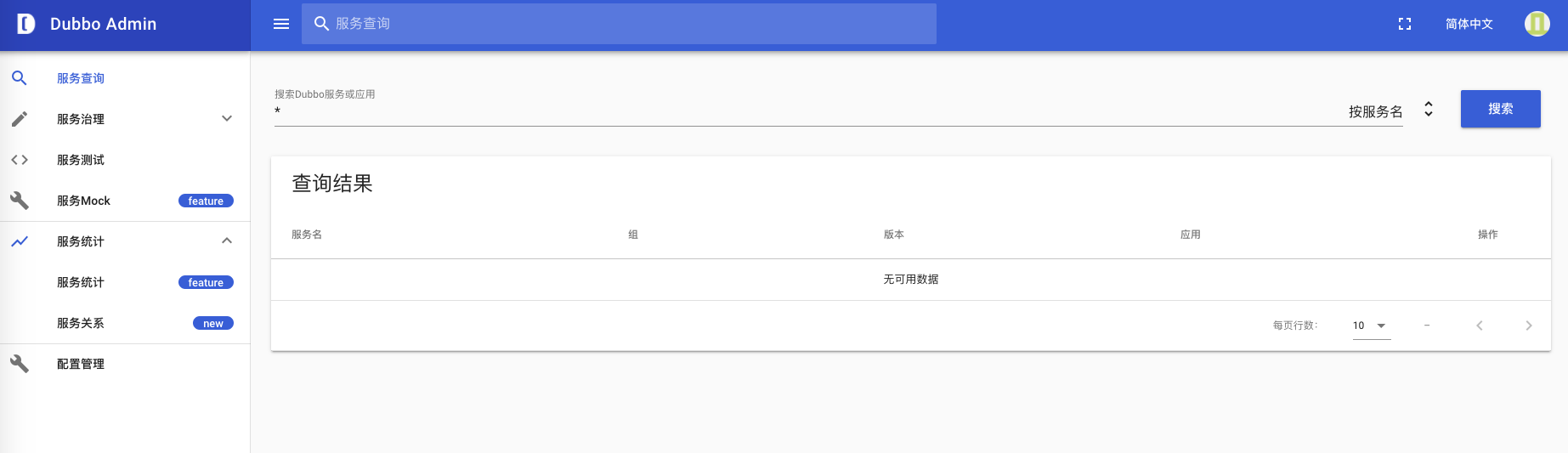

Apache修正版界面

Dubbo 原生

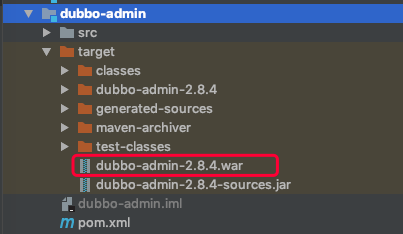

现在很少能找到，但目前还能在当当网的 dubbox 项目中找到，打包当当网的 dubbox 项目后，可以在 dubbo-admin 模块下找到其 war 包。

war包

将其放到 tomcat 目录的 webapps 下，启动 tomcat 即可在默认的 8080 端口访问到 Dubbo-admin 的界面，http://localhost:8080/dubbo-admin ，dubbo-admin 为 war 包名称。默认 root 的登录密码为 root，可以在 WEB-INF 中的 dubbo.properties 中配置。

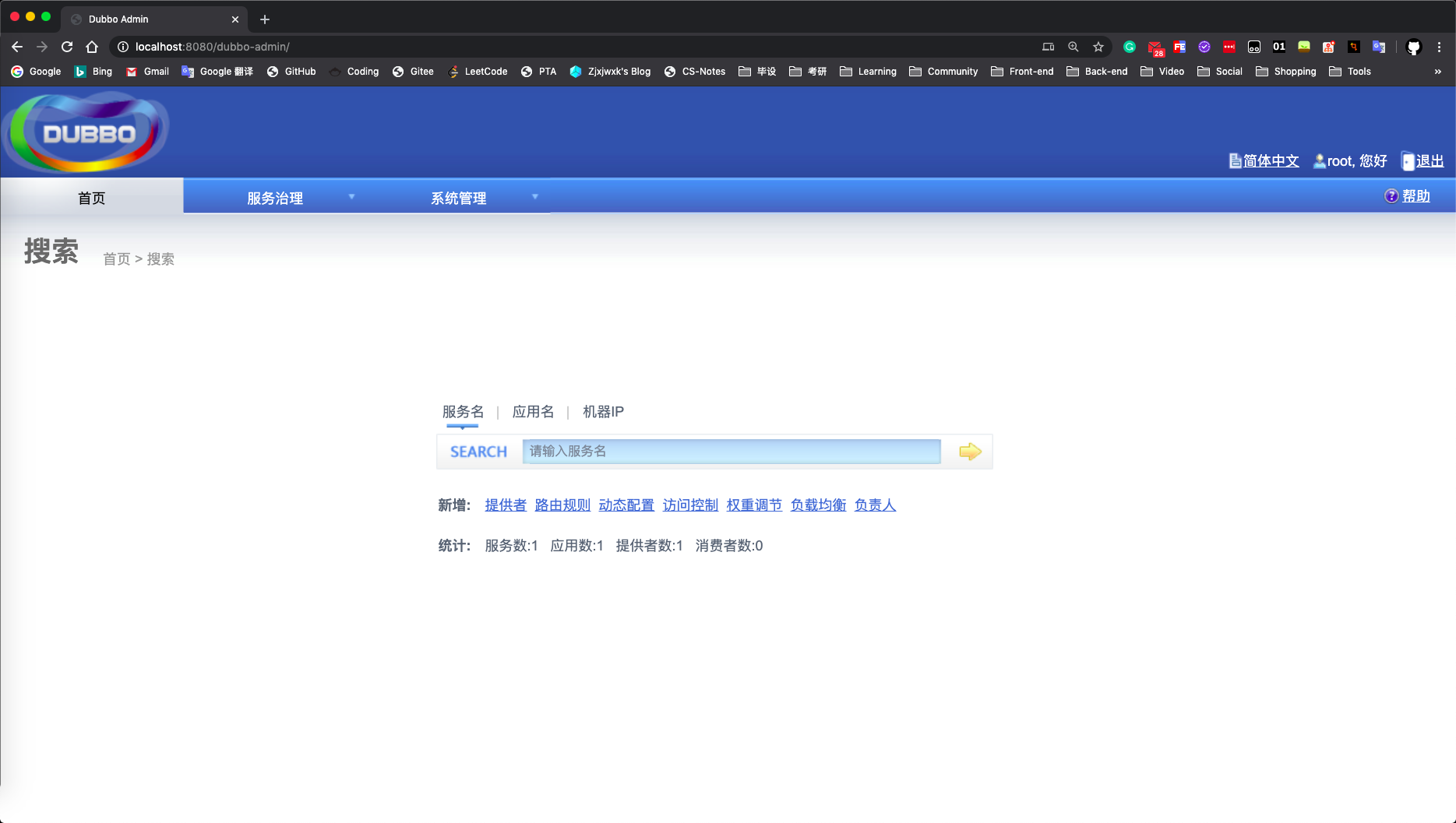

Dubbo原生界面

可以在服务治理的服务中查看所有服务，点击服务名可以查看该服务的提供者、消费者等详细信息。

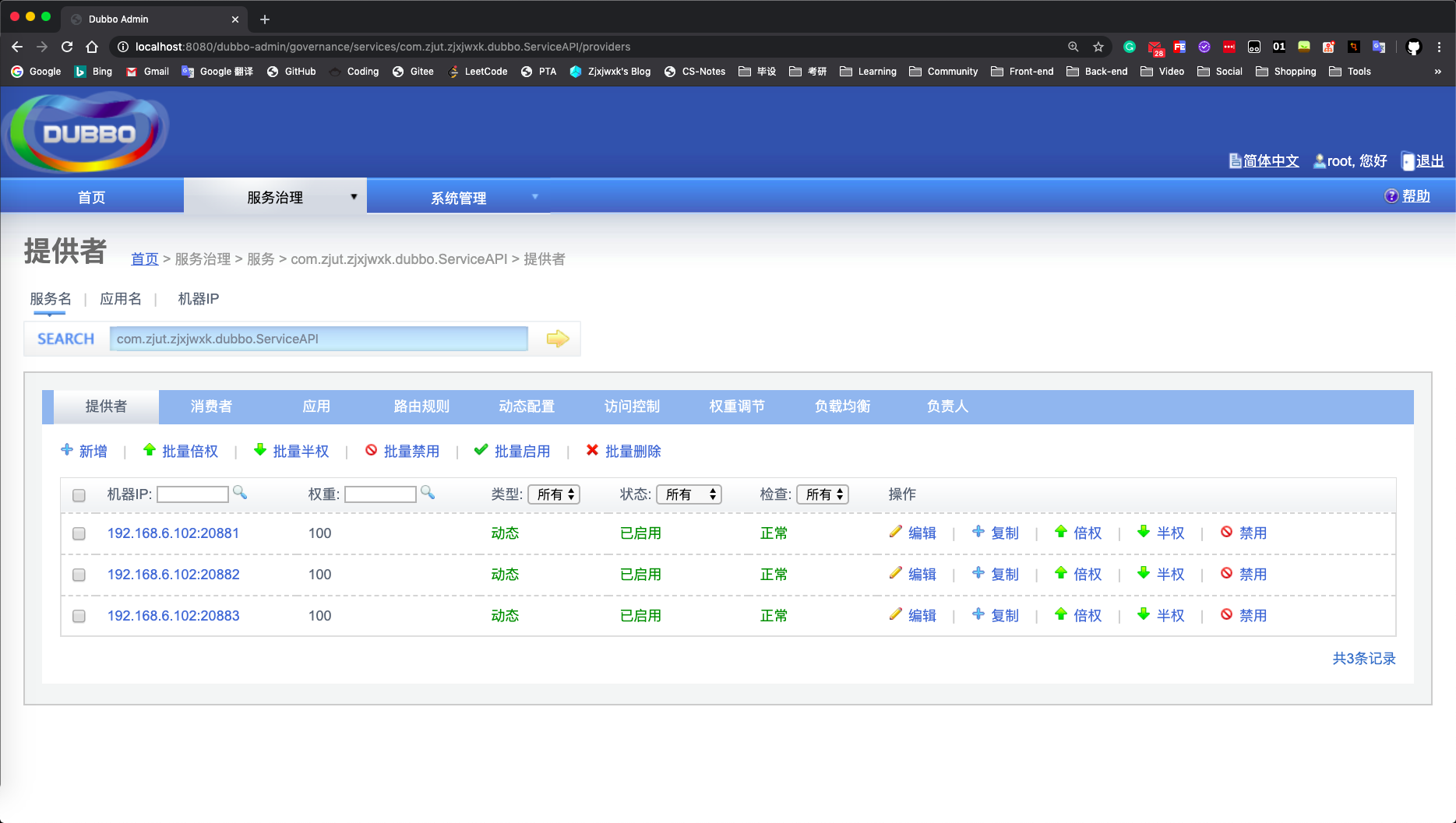

服务提供者

可以对其提供者进行权重修改（用于 Dubbo 的负载均衡特性），权重越高越容易被调用。也可以禁用某一台机器的服务，消费者将不会对其进行调用。

服务提供者

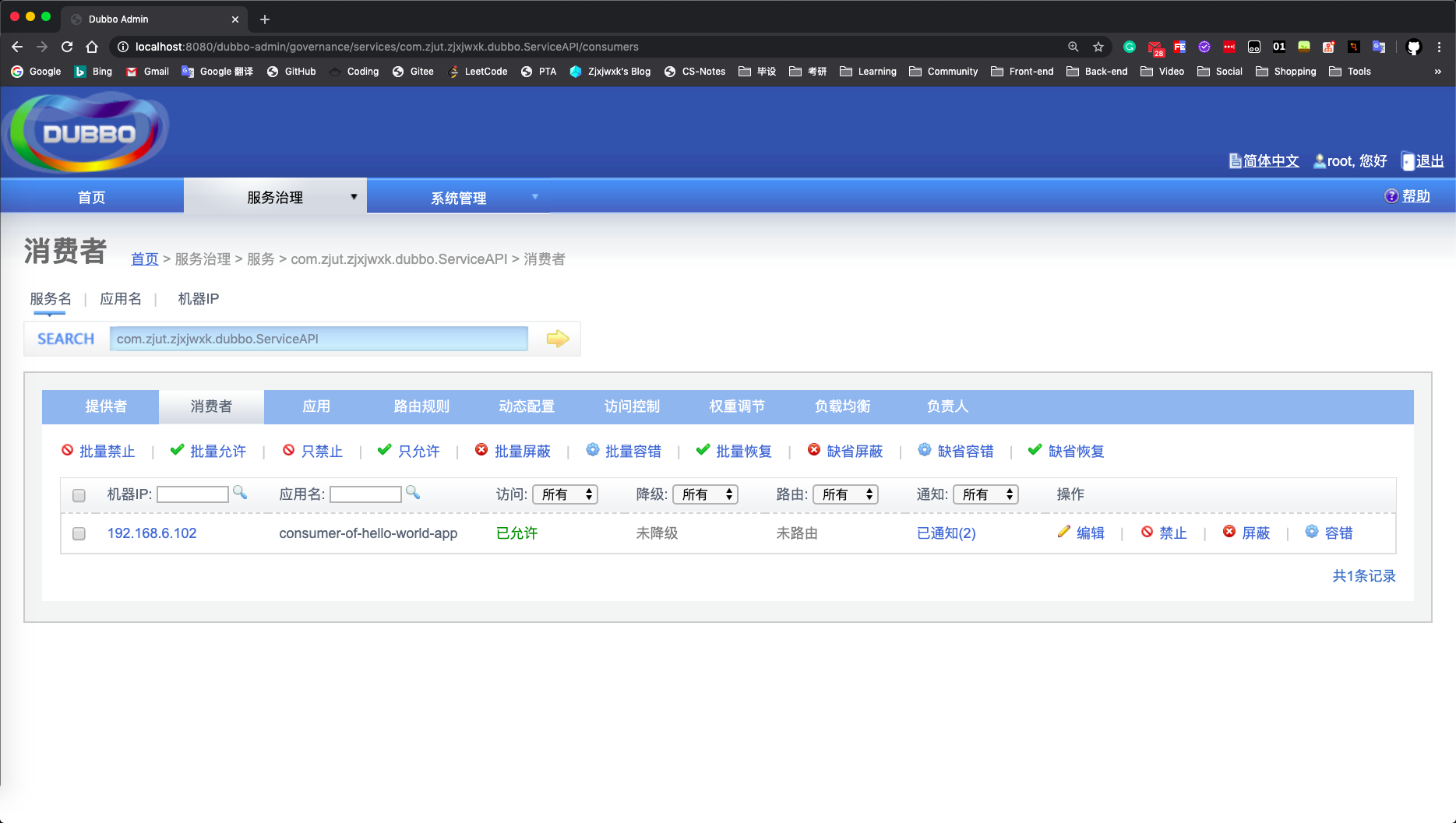

服务消费者

可以对服务消费者进行静止、屏蔽和容错。

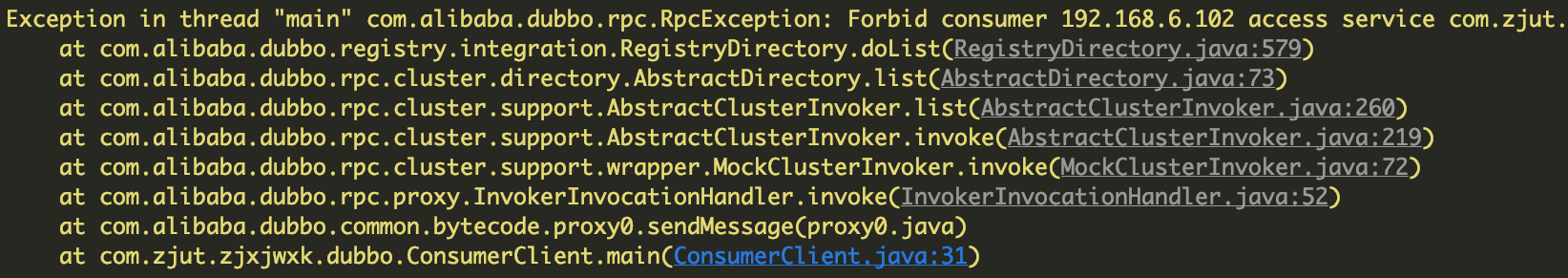

  • 若禁止某一台消费者，则该消费者调用时将会抛出异常。
  • 若屏蔽某一台消费者，则该消费者将不会进行远程调用，并且直接返回空对象。
  • 若对某一台消费者开启容错，则报任何错误时都会返回一个空对象。

服务消费者

应用

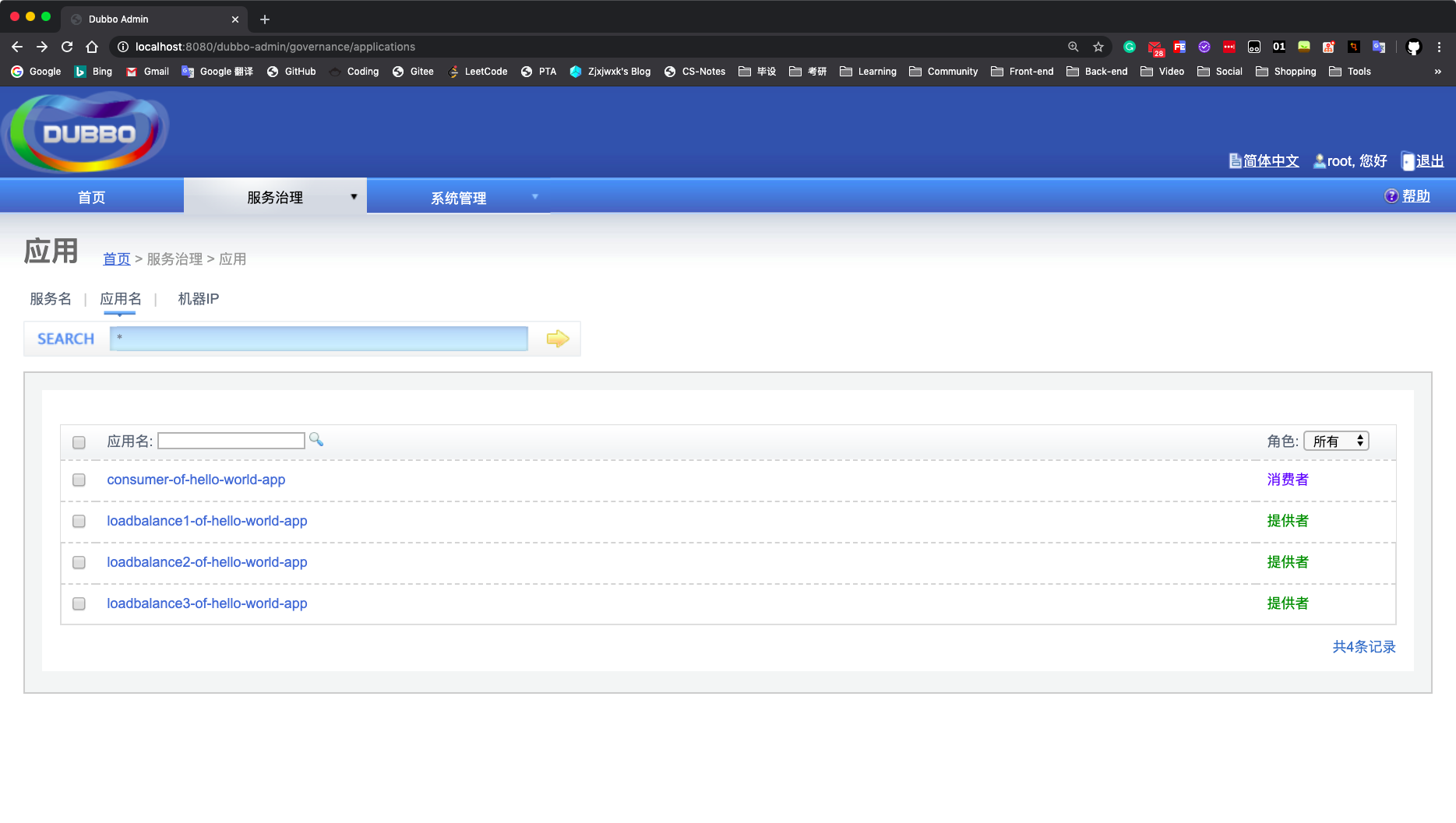

可以查看所有应用，包括提供者和消费者。

应用

路由规则

路由规则在发起一次RPC调用前起到过滤目标服务器地址的作用，过滤后的地址列表，将作为消费端最终发起RPC调用的备选地址。

官方文档：https://dubbo.apache.org/zh-cn/docs/user/demos/routing-rule.html

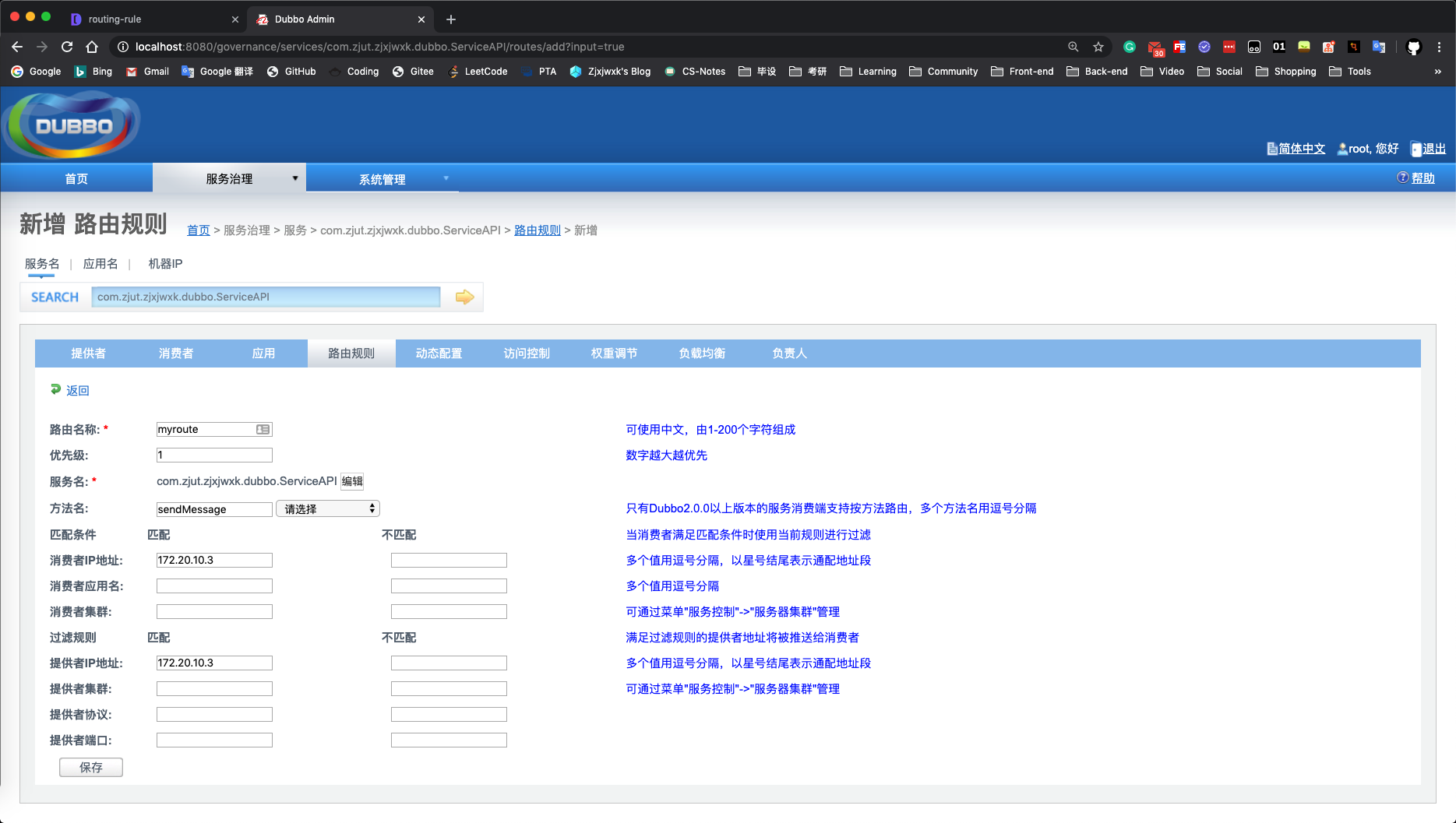

根据官方文档的配置说明，可以在 Dubbo Admin 的服务治理的路由规则中新增配置：

路由规则

动态配置

覆盖规则是Dubbo设计的在无需重启应用的情况下，动态调整RPC调用行为的一种能力。2.7.0版本开始，支持从服务和应用两个粒度来调整动态配置。

官方文档：https://dubbo.apache.org/zh-cn/docs/user/demos/config-rule.html

链路监控

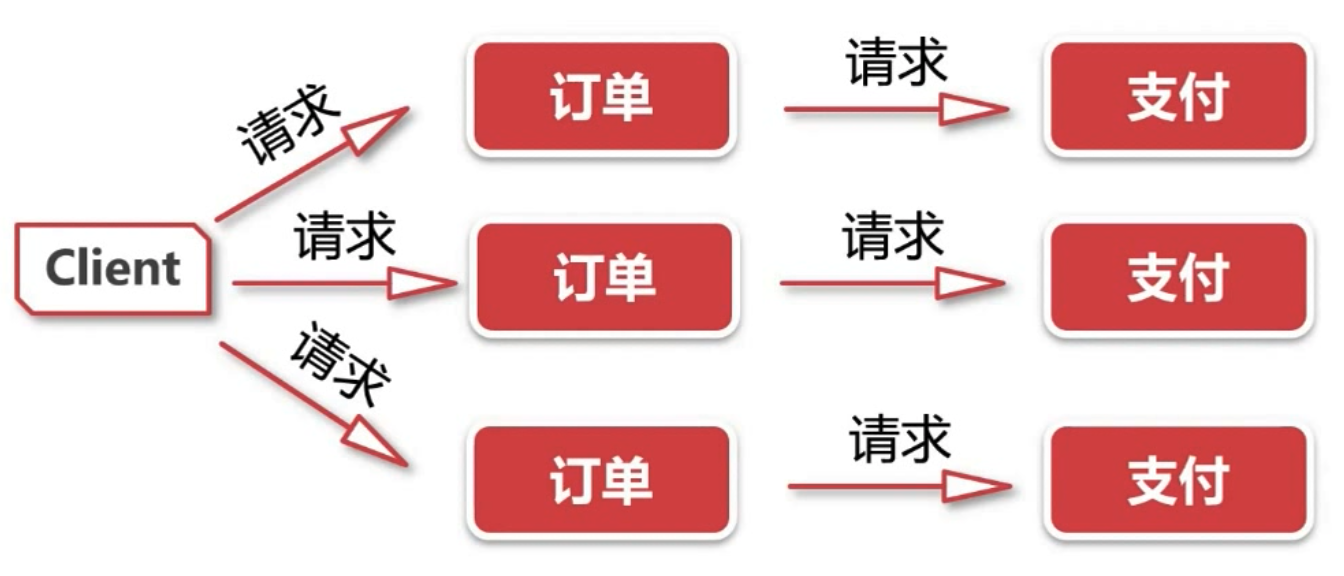

请求链路

首先，我们需要先熟悉一下 Dubbo-Filter 拦截器：

Dubbo-Filter

官方文档：http://dubbo.apache.org/zh-cn/docs/dev/impls/filter.html

  • Dubbo 支持 Filter 机制
  • Dubbo 诸多工作都是通过 Filter 实现
  • 常见自定义 Filter：例子记录、trace 功能等

拦截器简介

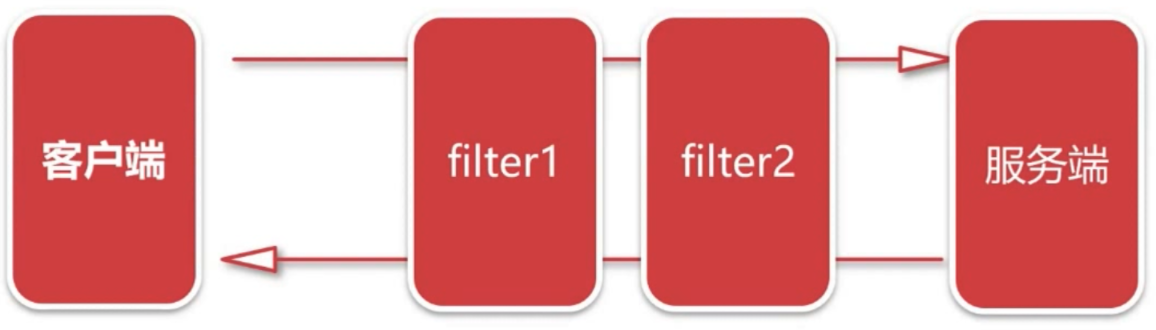

拦截器

Dubbo-Filter 使用

Spring XML 配置：

<!-- 消费方调用过程拦截 -->
<dubbo:reference filter="xxx,yyy" />
<!-- 消费方调用过程缺省拦截器，将拦截所有reference -->
<dubbo:consumer filter="xxx,yyy"/>
<!-- 提供方调用过程拦截 -->
<dubbo:service filter="xxx,yyy" />
<!-- 提供方调用过程缺省拦截器，将拦截所有service -->
<dubbo:provider filter="xxx,yyy"/>

创建一个 Filter 类，实现 com.alibaba.dubbo.rpc.Filter 接口，可以在服务调用前后做一些事情，这里用控制台输出表示：

public class MyFilter implements Filter {

    @Override
    public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
     // do something...
        System.out.println("服务调用之前");
        Result result = invoker.invoke(invocation);
        System.out.println("服务调用之后");
     // do something...
        return result;
    }
}

在模块的 resources 下创建 META-INF 文件夹，并在 META-INF 下创建 dubbo 文件夹，在其中创建一个名为 com.alibaba.dubbo.rpc.Filter 的纯文件（File），并在其中添加之前创建的 Filter 类：

MyFilter=com.zjut.zjxjwxk.springboot.provider.filter.MyFilter

这样，在调用服务时，就会被 MyFilter 拦截器拦截，并在调用前后可以做一些事情，比如链路监控。

服务调用之前
quickstart-provider-message=Hello World!
服务调用之后

然后，介绍一下 Zipkin：

Zipkin

官网：https://zipkin.io

Zipkin 是一个分布式跟踪系统。它有助于收集解决服务体系结构中的延迟问题所需的时序数据。功能包括该数据的收集和查找。

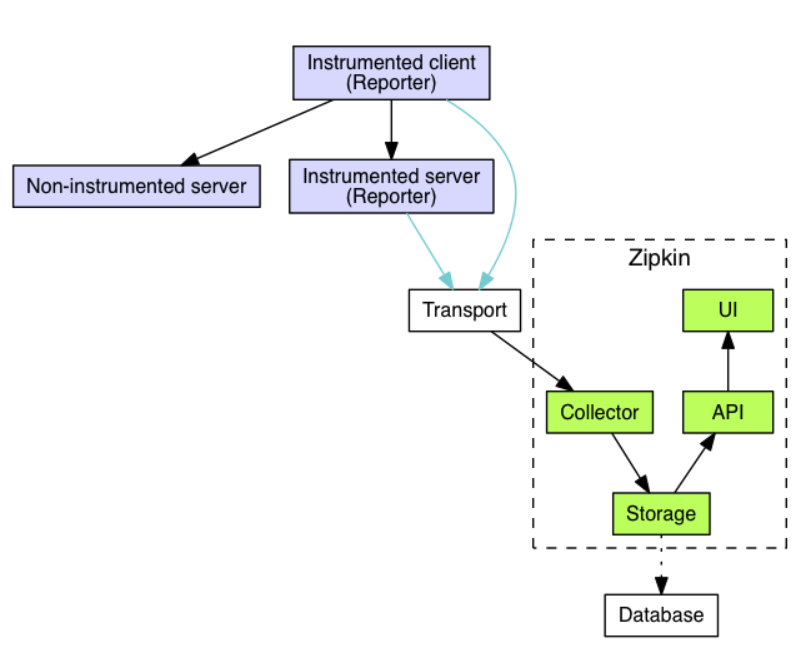

Zipkin 架构

Zipkin architecture

Zipkin 简介

构成作用
TraceID全局唯一表示，单次请求唯一
SpanID调用编号，每次远程调用唯一
ParentID父请求编号，上一级 SpanID
Client Startcs，表示客户端发起请求
Server Receivesr，表示服务端收到请求
Server Sendss，表示服务端完成处理
Client Receivecr，表示客户端收到相应

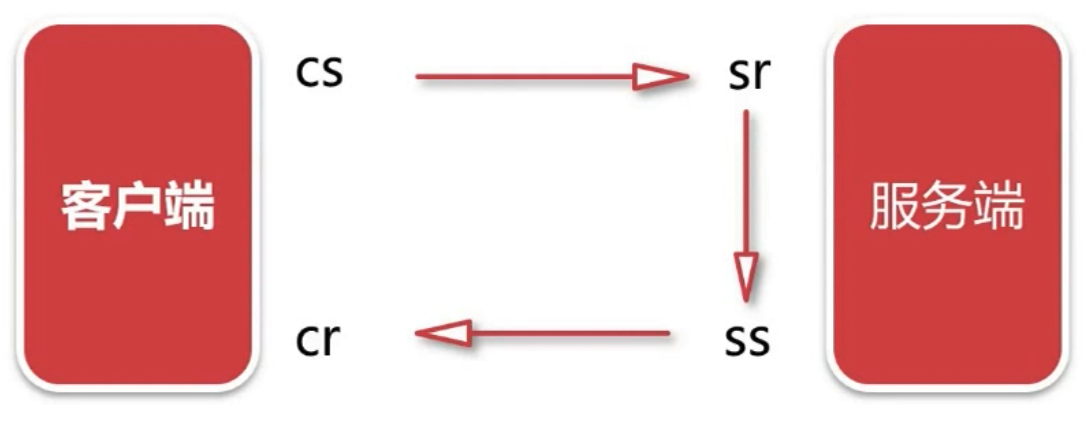

请求和响应流程

Zipkin 运行

The quickest way to get started is to fetch the latest released server as a self-contained executable jar. Note that the Zipkin server requires minimum JRE 8. For example:

curl -sSL https://zipkin.io/quickstart.sh | bash -s
java -jar zipkin.jar

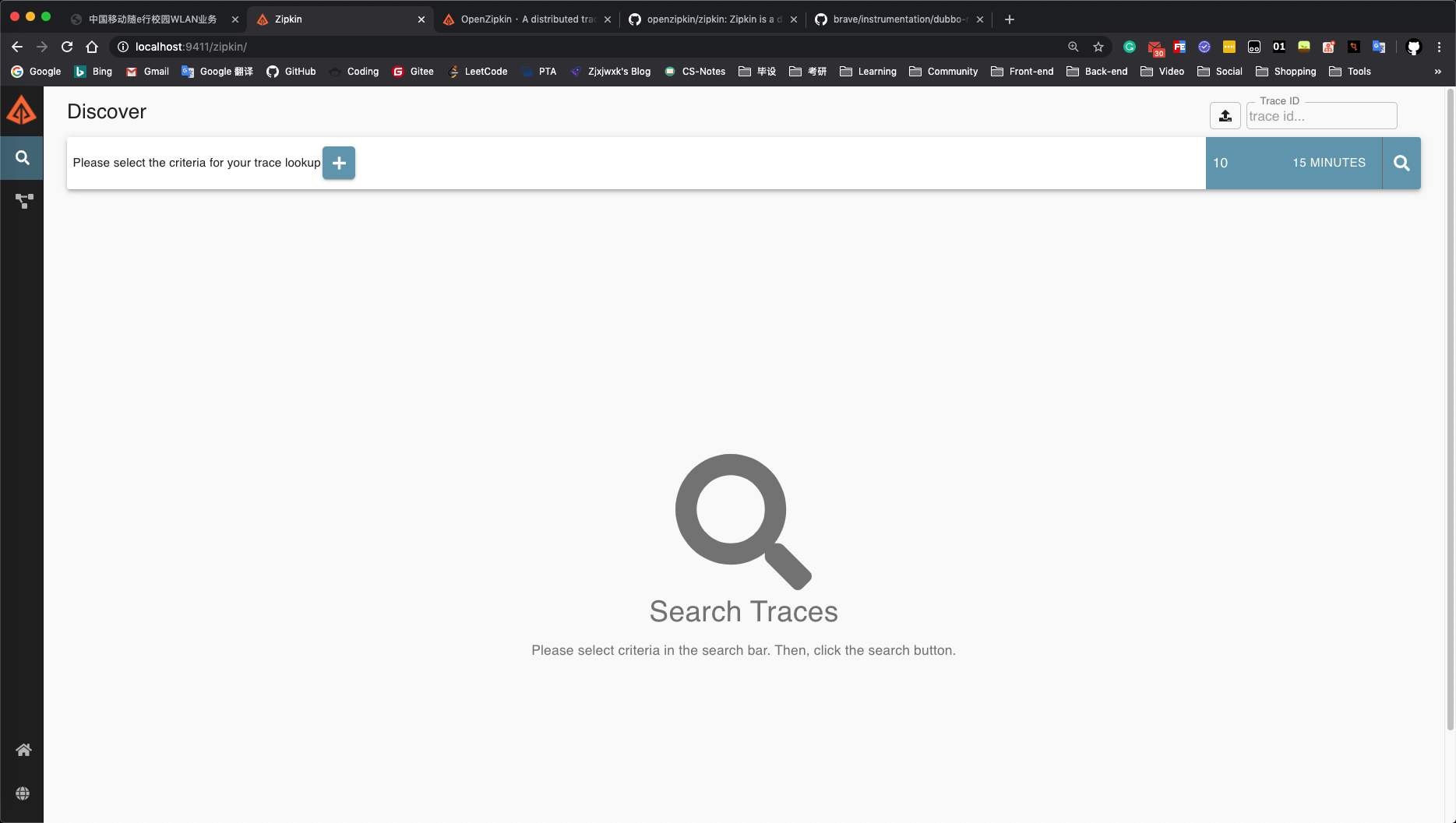

可以在默认的 9411 端口上看到 Zipkin 的界面：

Zipkin界面

Dubbo Spring 项目配置

主模块 pom.xml：

<dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>io.zipkin.brave</groupId>
                <artifactId>brave-bom</artifactId>
                <version>5.5.0</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <dependency>
                <groupId>io.zipkin.reporter2</groupId>
                <artifactId>zipkin-reporter-bom</artifactId>
                <version>2.7.9</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

provider 模块 pom.xml：

<dependency>
            <groupId>io.zipkin.brave</groupId>
            <artifactId>brave-instrumentation-dubbo-rpc</artifactId>
        </dependency>

        <dependency>
            <groupId>io.zipkin.brave</groupId>
            <artifactId>brave-spring-beans</artifactId>
        </dependency>

        <dependency>
            <groupId>io.zipkin.brave</groupId>
            <artifactId>brave-context-slf4j</artifactId>
        </dependency>

        <dependency>
            <groupId>io.zipkin.reporter2</groupId>
            <artifactId>zipkin-sender-okhttp3</artifactId>
        </dependency>

provider spring 配置文件：

<bean id="sender" class="zipkin2.reporter.beans.OkHttpSenderFactoryBean">
		<property name="endpoint" value="http://localhost:9411/api/v2/spans"/>
	</bean>

	<bean id="tracing" class="brave.spring.beans.TracingFactoryBean">
		<property name="localServiceName" value="hello-service"/>
		<property name="spanReporter">
			<bean class="zipkin2.reporter.beans.AsyncReporterFactoryBean">
				<property name="sender" ref="sender"/>
				<!-- wait up to half a second for any in-flight spans on close -->
				<property name="closeTimeout" value="500"/>
			</bean>
		</property>
		<property name="currentTraceContext">
			<bean class="brave.spring.beans.CurrentTraceContextFactoryBean">
				<property name="scopeDecorators">
					<bean class="brave.context.slf4j.MDCScopeDecorator" factory-method="create"/>
				</property>
			</bean>
		</property>
	</bean>

根据 openzipkin/brave GitHub 仓库中，brave/instrumentation/dubbo-rpc 中的文档说明：https://github.com/openzipkin/brave/tree/master/instrumentation/dubbo-rpc ，要在需要监控的服务上添加 filter=“tracing” ，如：

<dubbo:service
			interface="com.zjut.zjxjwxk.dubbo.ServiceAPI"
			ref="quickStartService"
			filter="tracing"
	/>

或者监控所有服务，则加在 consumer 和 provider 上：

<dubbo:consumer filter="tracing" />
<dubbo:provider filter="tracing" />

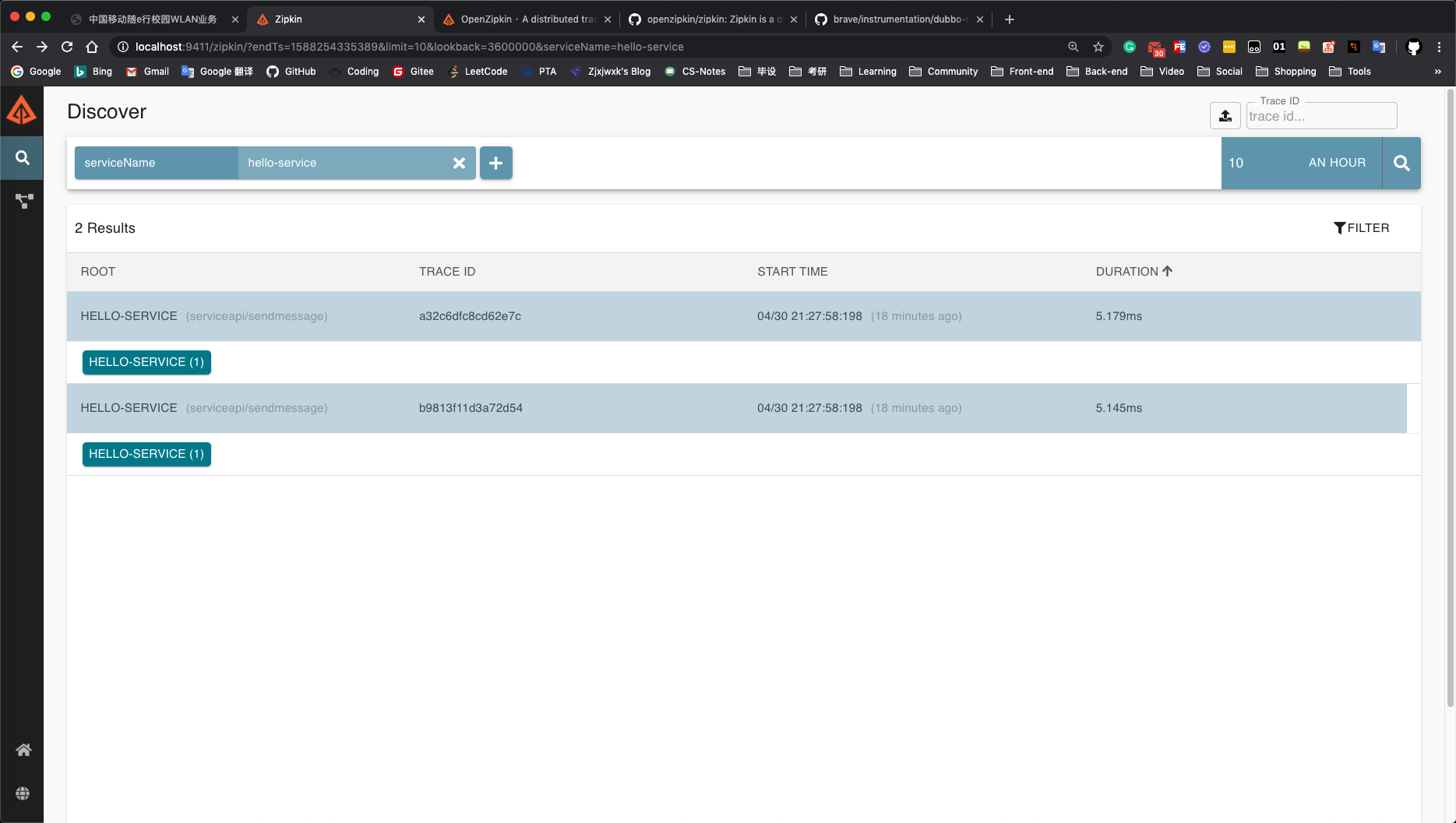

这样，在调用服务后，就能在 Zipkin 中找到对应的服务请求状态了：

服务请求状态

Dubbo SpringBoot 项目配置

主模块 pom.xml：

<dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>io.zipkin.brave</groupId>
                <artifactId>brave-bom</artifactId>
                <version>5.5.0</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <dependency>
                <groupId>io.zipkin.reporter2</groupId>
                <artifactId>zipkin-reporter-bom</artifactId>
                <version>2.7.9</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

provider 模块 pom.xml：

<dependency>
            <groupId>io.zipkin.brave</groupId>
            <artifactId>brave-instrumentation-dubbo-rpc</artifactId>
        </dependency>

        <dependency>
            <groupId>io.zipkin.brave</groupId>
            <artifactId>brave-spring-beans</artifactId>
        </dependency>

        <dependency>
            <groupId>io.zipkin.brave</groupId>
            <artifactId>brave-context-slf4j</artifactId>
        </dependency>

        <dependency>
            <groupId>io.zipkin.reporter2</groupId>
            <artifactId>zipkin-sender-okhttp3</artifactId>
        </dependency>

	<!-- SpringBoot 需要的额外依赖 -->
	<dependency>
            <groupId>org.apache.curator</groupId>
            <artifactId>curator-framework</artifactId>
            <version>4.0.1</version>
        </dependency>

SpringBoot 不需要 Spring XML 文件，只需要创建一个 TraceConfig 配置类，该类每个需要监控的模块都需要一个，其 LocalServiceName 可以设置为服务名，如 order 模块中的该配置类（别忘了在 @Bean 中加上 “tracing” 名称）：

@Configuration
public class TraceConfig {

    @Bean("tracing")
    public TracingFactoryBean getTracingBean() {
        TracingFactoryBean tracingFactoryBean = new TracingFactoryBean();
        tracingFactoryBean.setLocalServiceName("order");
        tracingFactoryBean.setSpanReporter(AsyncReporter.create(OkHttpSender.create("http://localhost:9411/api/v2/spans")));
        return tracingFactoryBean;
    }
}

方法级别

在需要监控的消费者的 @Reference 和提供者的 @Service 中添加 filter 属性为 “tracing” 即可：

消费者：

@Reference(interfaceClass = AlipayServiceApi.class, filter = "tracing")
    private AlipayServiceApi alipayServiceApi;

提供者：

@Service(interfaceClass = OrderServiceApi.class, filter = "tracing")

服务级别

在需要监控的服务的 application.yml 中添加如下配置，则对该服务的服务消费和提供均进行监控：

spring:
  dubbo:
    provider:
      filter: tracing
    consumer:
      filter: tracing

Zipkin 监控面板

之后每次调用被监控的服务，就能在 Zipkin 面板中找到对应的调用链路：

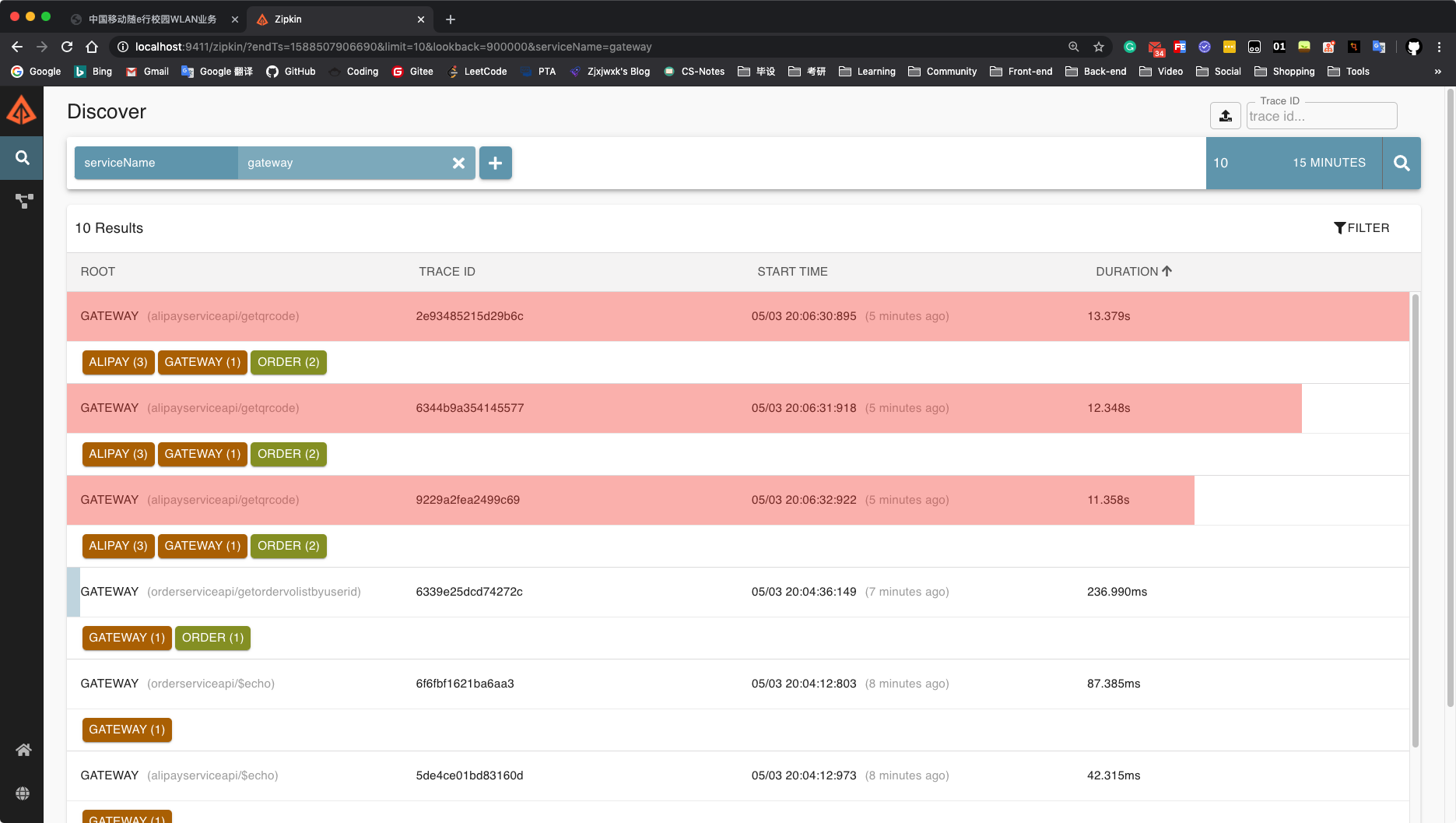

Discover面板

可以在 Discover 面板中，找到一定时间内被监控的服务调用。

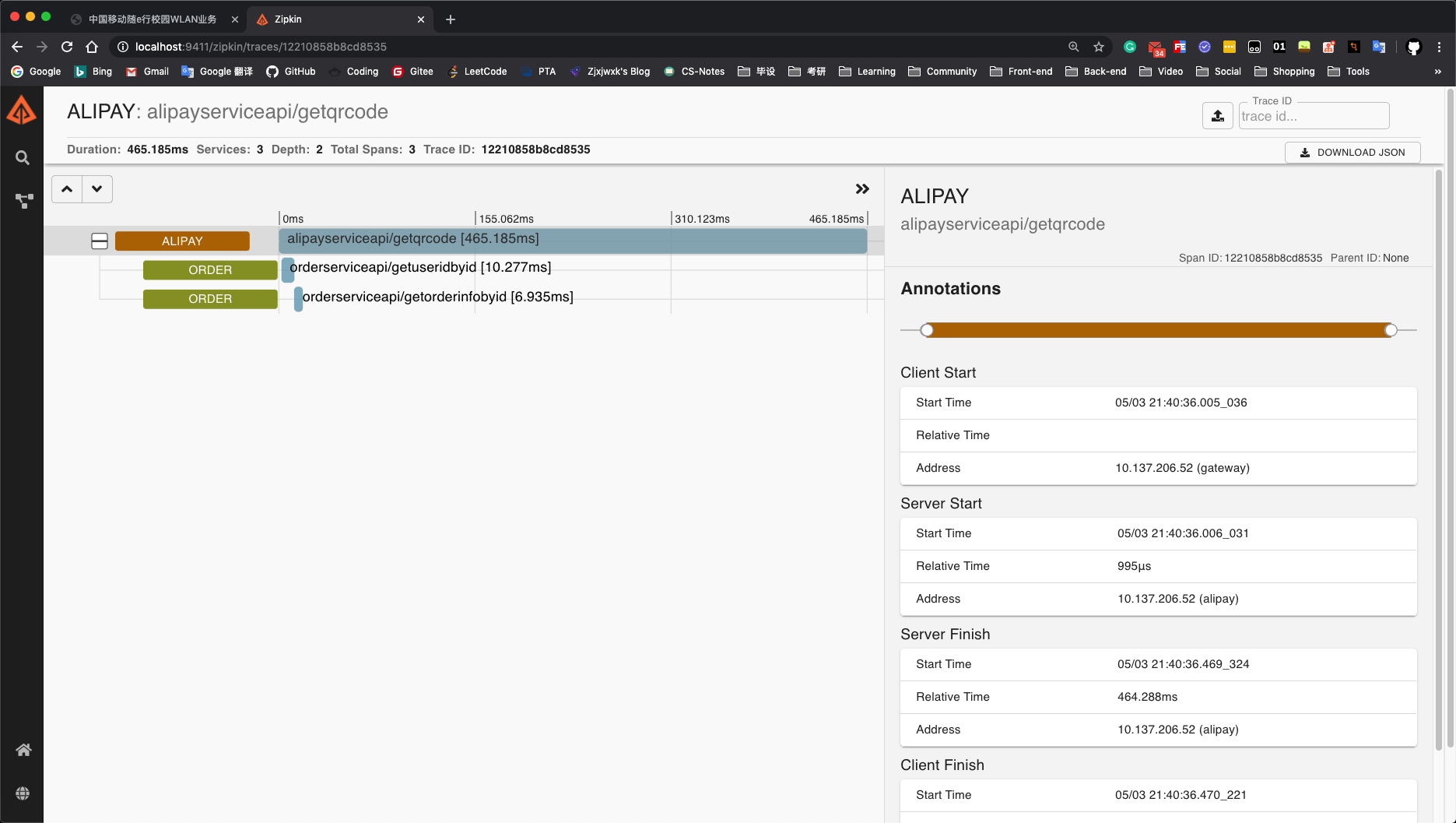

链路调用详情

接口调用详情中，接口的调用链路和时间一目了然，可以找出哪个接口调用的时间较长，或者错误发生在哪个接口的调用过程中，还可以从右侧的 Annotaions 中看到客户端和服务器的 Start 和 Finish 时间，以判断哪一台服务器的访问速度较慢等。

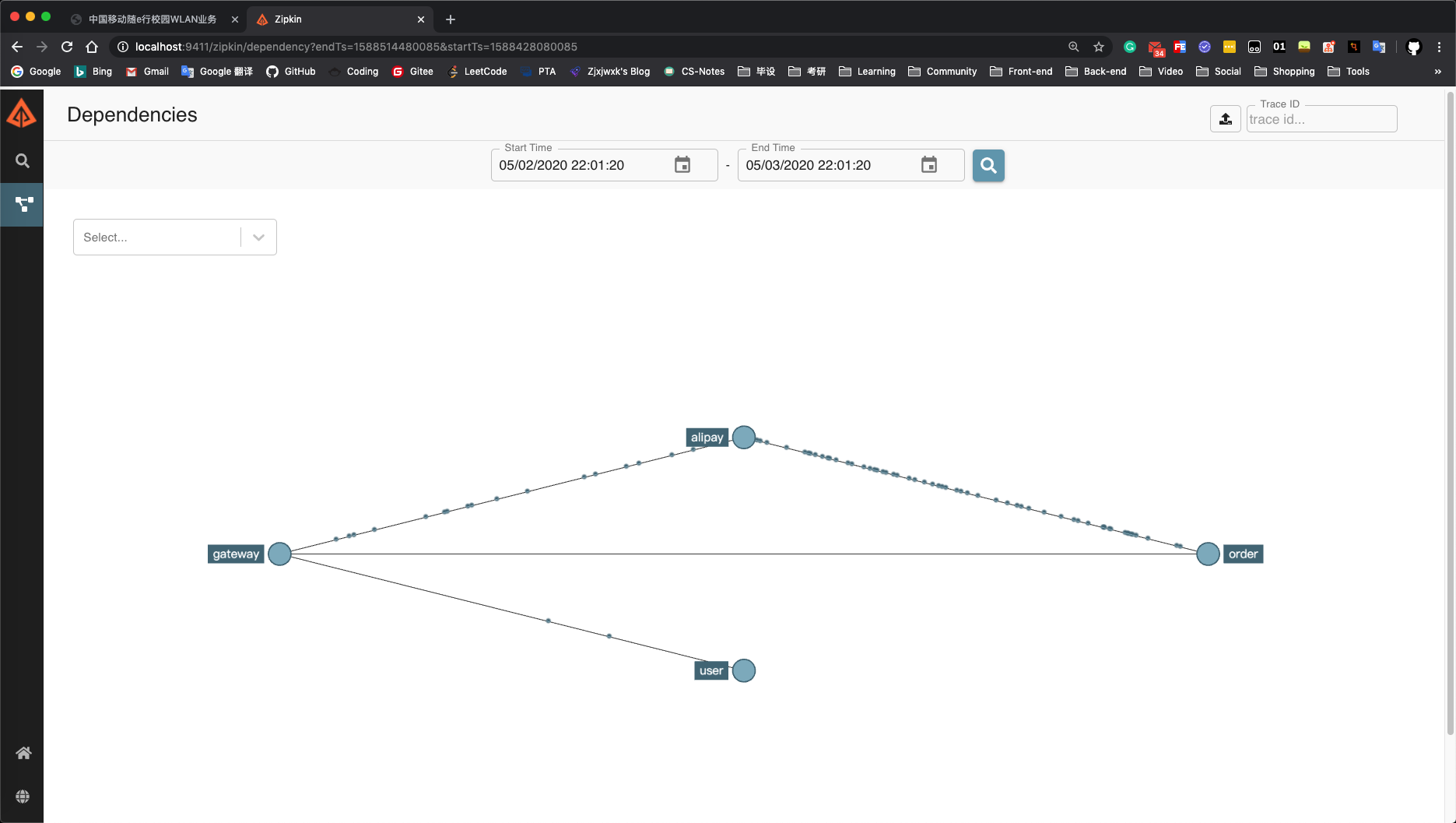

Dependencies面板

Dependencies 面板中，服务之间的依赖关系以及访问流量以可视化的方式呈现出来。

（Zipkin 默认使用内存的形式存储数据，它也支持 MySQL 等持久化存储方式，以便于以后的数据分析）
